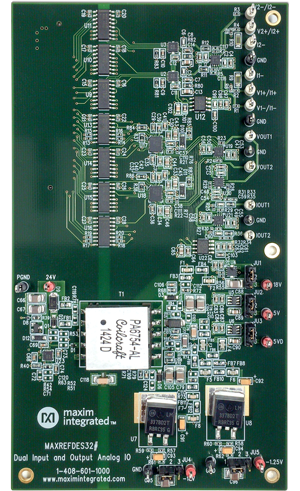

高級制造、定制生產和成本壓力持續推動工廠向更高速性能和更高靈活性方向發展。為滿足“不妥協”工廠環境的要求，MAXREFDES32#子系統參考設計提供兩路高速、高精度、400ksps、16位模擬輸入通道和輸出通道。所有輸入和輸出通道支持±10V和±20mA信號，外加20%裕量，為使用電壓或電流信號的低、高速系統提供了靈活性。
MAXREFDES32#設計使用四片雙通道快速穩定高壓運算放大器(MAX9633)；兩片16位500ksps ADC (MAX11166)；兩片低噪聲、快速穩定、高精度、16位DAC (MAX5316)；兩片超高精度4.096V電壓基準(MAX6126)；七片高速數字隔離器(MAX14850)；支持反激/Boost電源的峰值電流模式轉換器(MAX17498B)；以及+18V、-18V、+5V和-1.25V線性穩壓電源(MAX8719、MAX8881)。通過使用高精度和高速元件，子系統在過程控制應用(例如傳感器輸入)和控制應用(例如伺服驅動、分解器和編碼器)領域都表現良好。
圖1. MAXREFDES32子系統設計方框圖。
兩路獨立模擬輸入
兩路獨立模擬輸出
隔離電源和數據
高速400ksps模擬輸入采樣率
高精度16位分辨率
電壓輸出在17μs內穩定到2 LSB之內
電壓輸出在77μs內穩定到2 LSB之內
器件驅動器
C語言源代碼示例
ZedBoard?平臺配置文件
兼容FMC
高速
高精度
低噪聲
工業控制自動化
伺服驅動
！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。
| 器件 | 類型 | 描述 | 數據手冊 |
|---|---|---|---|
| MAX11166 | 模擬前端(AFE)IC | 16位、500ksps、內置基準的±5V SAR ADC，TDFN封裝 | 點擊下載 |
| MAX14850 | 傳感器接口IC | 六通道數字隔離器 | 點擊下載 |
| MAX5316 | 模擬前端(AFE)IC | 16位、±1 LSB高精度電壓輸出DAC，SPI接口 | 點擊下載 |
| MAX17498B | MOSFET驅動器和控制器 | AC-DC和DC-DC峰值電流模式轉換器，支持反激/Boost應用 | 點擊下載 |
| MAX9633 | 時鐘發生器與分配器 | 雙通道36V運算放大器，用于18位SAR ADC前端 | 點擊下載 |
| MAX8719 | MOSFET驅動器和控制器 | 高壓、低功耗線性穩壓器，用于筆記本電腦 | 點擊下載 |
| MAX6126 | 時鐘發生器與分配器 | 超高精度、超低噪聲、串聯型電壓基準 | 點擊下載 |
| MAX8881 | MOSFET驅動器和控制器 | 12V、超低IQ、低壓差線性穩壓器，帶有POK | 點擊下載 |
