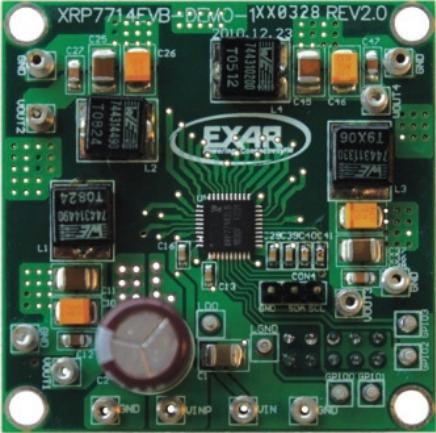

XRP7714EVB-DEMO-1，四通道數字 PWM 演示板

使用 MaxLinear, Inc 的 XRP7714ILB-F 的參考設計

設計簡介

XRP7714EVB-DEMO-1 演示板是完整的、可工作的四通道電源系統，測量 2 x 2 或 2 x 2.5，能夠產生超過 35 瓦的功率。它們提供 3.3V、2.5V、1.8V 和 1V，每通道最大電流為 4 安培。 2.5V、1.8V 和 1V 電源可以以 50mV 的增量進行調整，3.3V 電源可以以 100mV 的增量進行調整

說明

XRP7714EVB-DEMO-1 Demo board is complete, working, four channel, power systems measuring either 2 x 2, or 2 by 2.5 capable of producing over 35 watts. They provide 3.3V, 2.5V 1.8V and 1 V at a maximum of 4 amps per channel. The 2.5V, 1.8V and 1V supplies can be adjusted in 50mV increments, and the 3.3V supply is adjustable in 100mV increments

主要特色

Conversion Type

DC to DC
Input Voltage

4.5 to 25 V
Output Voltage

1|1.8|2.5|3.3 V
Output Current

4@1V|4@1.8V|4@2.5V|4@3.3V A
Output Power

35 W
Efficiency

92 %
Topology

Buck

相關文檔

document

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
XRP7714ILB- F	DC to DC Controllers	DC/DC Cntrlr Quad-OUT Step Down 1500kHz 40-Pin TQFN EP Bulk	點擊下載
