產品特性：
360度， 抗雜散場角度測量，使該傳感器適合轉向角度位置檢測
TDK公司 宣布Micronas masterHAL?傳感器系列的產品組合擴展，發布了新的抗雜散場3D HAL?位置傳感器HAL 3970。該傳感器適用于汽車和工業應用，具有從0°到360°的高精度角度檢測，線性位置檢測，并使用SPC輸出來傳輸計算的位置信息。SPC接口是SENT協議根據SAE J2716標準的增強。它能夠根據外部ECU發送的觸發脈沖來傳輸數據，并且支持點對點連接以及最多四個傳感器的單線總線模式。 單元時間、幀格式、觸發模式、慢通道格式、滾動計數器等參數易于配置。 例如，HAL 3970可用于方向盤位置應用中的抗雜散場角度檢測*。 樣品將在2020年第四季度提供。
HAL 39xy傳感器系列中的每個傳感器都基于具有專利的3D HAL感應單元技術。HAL3970使用一種特殊的霍爾片陣列來高精度測量垂直和水平磁場分量。由于這些霍爾板的精密排列，傳感器可以檢測到360度的角度，并對抗外部雜散磁場。確定旋轉角度只需要一個簡單的兩極磁鐵。理想情況下，磁鐵應放置在軸端配置的敏感區上方。該傳感器還支持雜散場穩健離軸測量。
HAL3970的片上信號處理計算出磁場分量的角度，并將該值轉換為數字輸出值。 該傳感器具有強大的DSP和嵌入式微控制器。DSP負責快速信號處理，而微控制器則負責接口配置和功能安全相關任務的監控。
通過對非易失性存儲器進行編程，可以根據磁路調整增益和偏移、參考位置等主要特性。根據ISO 26262，HAL 3970為SEooC（獨立安全單元）ASIL B級。HAL3970有8印腳SOIC8 SMD封裝。
術語
3D HAL? 感應單元: 可直接測量X、Y、Z三個方向的磁場
雜散場補償: 現代霍爾效應傳感器必須對混合動力或電動汽車（xHEV）中的電動馬達或電源線產生的干擾場不敏感
主要應用
方向盤角度測量
變速器系統或離合器應用中的長沖程測量
主要特點和效益
抗雜散場干擾的位置檢測（線性和旋轉360°），符合ISO 11452-8要求
180°旋轉應用中的梯度雜散場補償
傳輸位置和溫度信息，包括滾動計數器
支持SPC增強的12位串行消息格式，包括溫度信息
各種SPC觸發模式（恒定、可變長度和短觸發脈沖（點對點））
在最小供電電壓下通過傳感器輸出引腳編程
ISO 26262 SEooC ASIL B級，支持功能安全應用
供電范圍: 3.0 V to 16 V
上達16 kSps 的采樣頻率
適用于汽車應用，環境溫度范圍從-40°C到最高150°C

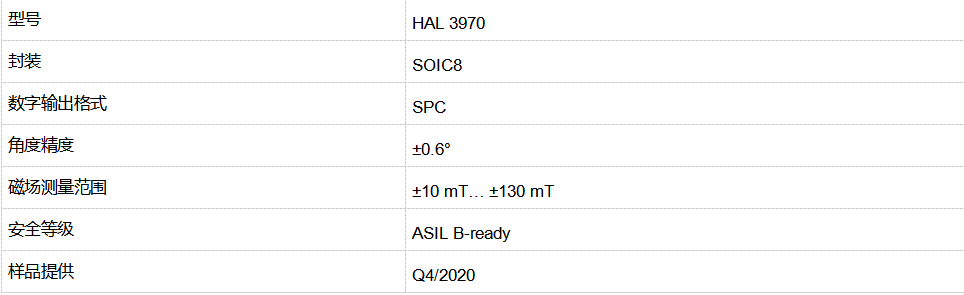

主要數據
